Dalam banyak hal, perkembangan ilmu pengetahuan dan teknologi semakin mempermudah aktifitas manusia (terutama..mereka yang siap menerimanya)
, berbagai macam kreasi hasil kreatifitas manusia pun beragam dari hal kecil sampai hal yang tidak kecil..
ya, kali ini saya mencoba menjadi salah satu bagian dari mereka yang mencoba berkreasi dengan hal yang sederhana itu..
ssaya mencoba membuat rangkaian pendeteksi panas yang berlebih dari suatu benda(bisa: air, suhu tubuh,dll) dengan menggunakan rangkaian yang begitu sederhana...
Gambar Rangkaian
rangkaian terdiri dari:
Sensor suhu (thermistor atau sejenisnya)
potensiometer 10 K
Op Amp 741
resistor
output: Bi Colour Led
Penjelasan Rangkaian
sebagai saklar otomatis kita gunakan pembagi tegangan anta thermistor dan potensiometer (untuk mengatur akurasi) dan tegangan yang masuk dari pembagi tegangan tadi masuk ke op amp LM 741 lalu output berupa LED akan berubah warna secara otomatis.
cat:: output dapat di ganti dengan buzzer

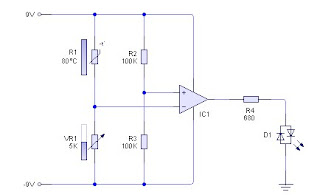

ketika suhu panas

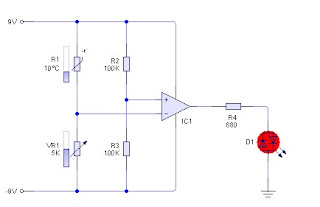

ketika suhu dingin
semoga bermanfaat...
